Le Rafale

Au club de l’AMCH, nous avons un modèle emblématique… le Rafale en Dépron!

Il s’agit d’un petit park-flyer à profil planche et hélice propulsive. Sa construction est simplissime.
Il fait l’objet d’un challenge tout les ans lors de notre rencontre du 1er mai: mettre le plus de Rafales en l’air possible. Il y a aussi le challenge de la plus belle décoration, du plus beau vol, etc.

Description

La construction est à la portée de quiconque posséderait une planche de Dépron d’épaisseur 6mm. Quelques morceaux à découper dans une seule planche, suivant par exemple ce plan (A0):

Ou en version imprimable en A4 (avec chevauchement de 20mm):

Je sais qu’il existe aussi quelques gabarits de découpe chez quelques membres du club.

On colle les morceaux bien en croix, on ajoute quelques renforts en tiges de carbone ci et là, et on monte l’électronique qu’on a en stock.
Il faudra deux servos de 15g ou moins, un brushless et son contrôleur, un pack lipo (3s 800mAh semble pas mal).
Perso j’ai monté un brushless récupéré sur un hélico (donc kv élevé!) équipé d’une hélice 5×3 de drone. Le bruit est magique, l’efficacité moyenne, mais les watts sont bien là, ça monte vertical et fort!
Le mien n’est pas équipé de dérive fonctionnelle. On pourra l’ajouter, mais le lacet inverse n’est pas trop présent donc pas gênant, le vol est plus que correct sans et le poids reste contenu.
On termine le modèle par une déco chatoyante. Suivant l’envie, cette étape pourra vite devenir celle qui prendra le plus de temps!

Le CG se situe quelque part autour de 51cm depuis le bout du nez, a affiner suivant les goûts.

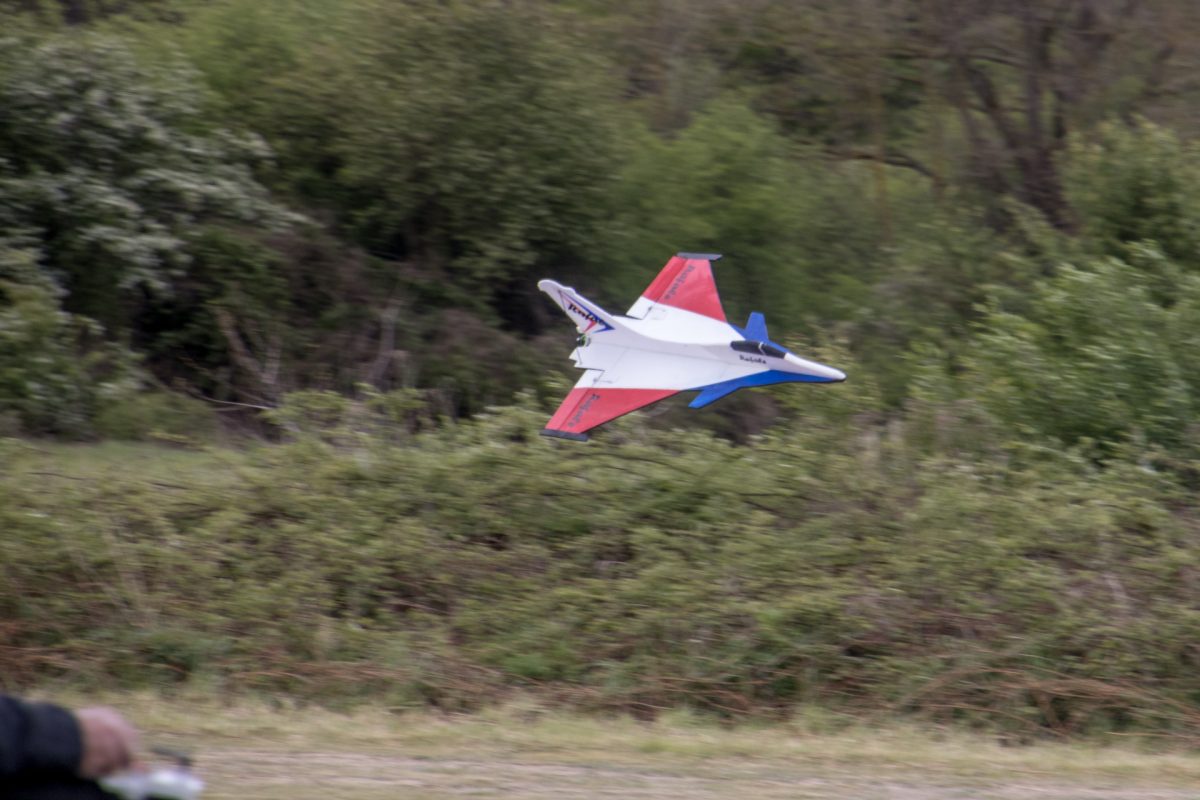

Comment ça vole?

Plutôt bien! On respecte le centrage indiqué, un peu trop arrière et l avion a tendance à fortement s’asseoir à la verticale. Sinon il vole très gentiment. Ne pas trop pousser sa vitesse sinon il devient vite incontrôlable aux ailerons. Constaté sur plusieurs rafales, c’est plus ou moins flagrant suivant la motorisation choisie. Ça doit avoir un rapport avec la rigidité de l’aile ou l’anticouple moteur…

L’autonomie du mien dépasse les 5 minutes de vol “engagé”.
J’envisage d’ailleurs une modification pour lui ajouter la “poussée vectoriel”.

Pour le combat, une petite banderole en papier crépon scotchée sur la dérive ou sur les saumons, et banzai!

Les challenges Rafale

N’hésitez pas à construire le vôtre, et pourquoi pas venir participer aux challenges lors de nos rencontres, les 1er mai!
